1Inleiding
1.1.Toepassing:
Het kan een automatisch lassysteem met omtrek naad vormen met de juiste lasbronnen en het laspistool, om automatisch las te bereiken en de lassnelheid en -kwaliteit te verbeteren.Het wordt hoofdzakelijk gebruikt in instrumenten, blazen, medische hulpmiddelen en elektronische onderdelen en andere precisiemateriaal.
1.2.Componenten:

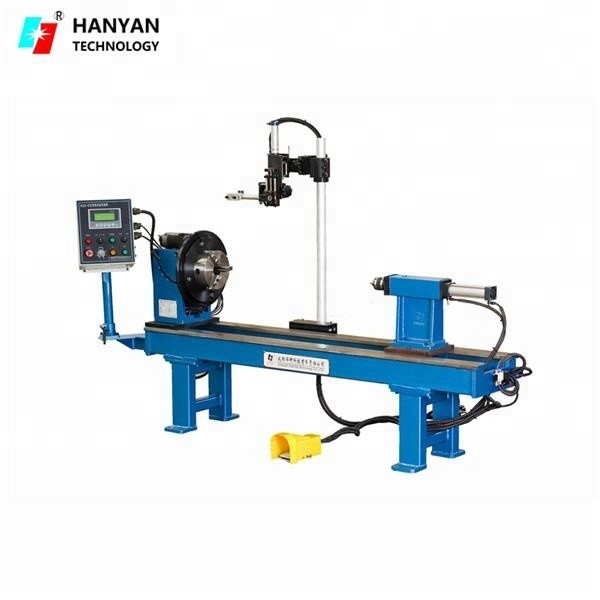

Het bestaat hoofdzakelijk uit een draaiend kopstuk, een staartstuk, een draaibank, een 3D-instellingsmechanisme, een pneumatische hefmachine, een reismechanisme en een PLC-besturingssysteem.en heeft een goede mobiliteit.
1.2.1.met een breedte van niet meer dan 50 mmMet geleidingsrail, en de afstand tussen kop en staart is verstelbaar.
1.2.2.Rotatiekop:Aangedreven door een gelijkstroomversnellingsmotor, heeft een snelheidsregulerende functie en een schakelaar voor het detecteren van de lasstroom.
1.2.3.Staartbestand:Beweeg naar het midden.
1.2.4.Verstelbaar 3D-apparaat:Pas de vlampen precies aan.
1.2.5.Pneumatische opheffer:Automatisch de fakkel opheffen.
1.2.6.Reismekanisme:Automatische longitudinale naad lassen en vervoer bewegen bereikt.

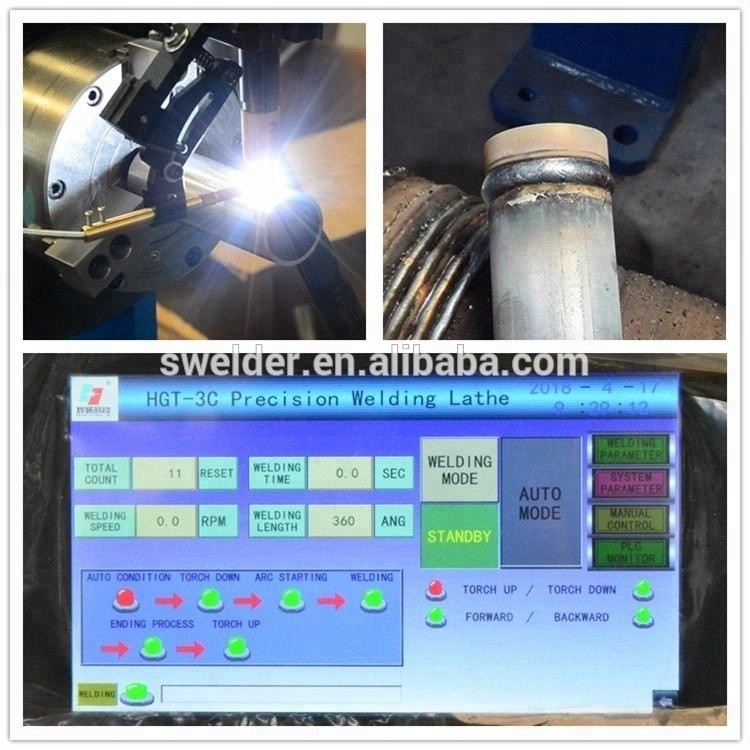

1.2.7.Controlesysteem:Geavanceerd PLC-besturingssysteem, gehumaniseerde bedieningsinterface, hoge mate van automatisering, stabiele en betrouwbare prestaties.
1.3.Lasproces:
1.3.1.Verwarmingsmodus:Vlam vast, werkstuk draaiend, automatisch lassen.
1.3.2. Metode van las:Het kan worden gebruikt met argonbooglassen (met draadvoeder), CO2/MAG/MIGlassen,met een diameter van niet meer dan 50 mm,.
2. technische parameters
|
Model
|
HF-300W
|
|
Stroomvoorziening
|
Eenfasige 50Hz AC 200V
|
|
Elektrische voeding voor het lassen
|
driefasige 50 Hz AC 380V
|
|
Dikte van het werkstuk
|
Volgens de vorm van de opening
|
|
Diameter van het werkstuk
|
200 mm≥φ≥10 mm
|
|
Werkstuklengte
|
≤1200 mm
|
|
Roteringssnelheid van het hoofd
|
1~10 r/min
|
|
Rotatiediameter van het werkstuk
|
≤550 mm
|
|
Spindelboor
|
φ≤50 mm
|
|
Spindel-uitgangsmoment
|
≤72 N·m
|
|
Werkstukgewicht
|
≤50 kg
|
|
Hoogte voor het tillen van de fakkel
|
100 mm (pneumatisch)
|
|
Reizigers van staartbestanden
|
150 mm (pneumatisch)
|
|
Verstelbare hoek van het hoofdstuk
|
0°,30°,45°,60°,90°
|
|
3-D verstelbaar bereik van de zaklamp
|
X:±30 mm, Y:±50 mm, Z:±30 mm
|
|
Max. lasstroom
|
500A
|
Wij kunnen elk model ontwerpen om uw gebruiksaanvraag te automatiseren en zijn gespecialiseerd in het leveren van een klantgerichte oplossing voor uw automatische lasbehoeften.
Bezoek
In de fabriek:
1Voor de verkoop: technische oplossing ter plaatse en offerte.
2. na verkoop: installatie, inbedrijfstelling, opleiding.

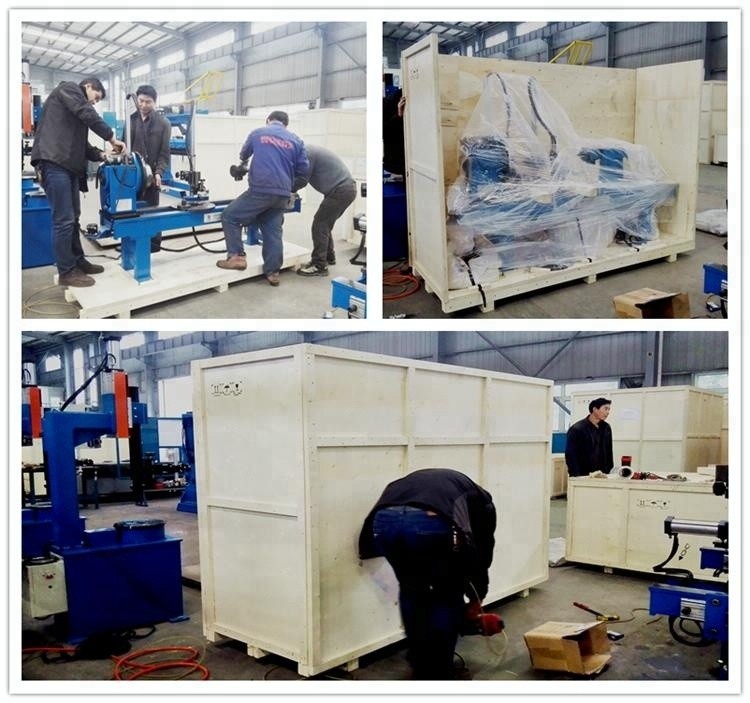

In onze fabriek:
Bedrijfsinformatie
Chengdu Hanyan Technology Co., Ltd.Is een nationale hightech onderneming die gespecialiseerd is in het ontwerpen, onderzoeken en ontwikkelen, produceren en bedienen van automatische lasapparatuur.met een gewicht van niet meer dan 10 kg, robot lassen en lassen energiebron.
Vanaf nu hebben we 5 uitvindingspatenten en 13 utiliteitspatenten verkregen; onze producten zijn goedgekeurd door CCC en CE, bovendien heeft ons bedrijf ISO 9001:2008, ERR- en CRM-managementsysteem.
We hebben geëxporteerd naar meer dan 29 landen en regio's met inbegrip van GeneralLange naad lassen, omtrek naad lassen, las oscillator, las TIG draadvoerder, las naad tracker, waterverwarmer lassen productielijn, brandstof tank lassen lijn, las robots,Striplassenapparatuur, Weerstand Sweisapparatuur, Sweiskrachtbronnenen andere aangepaste lasapparatuur.
