Inleiding
1.1.Toepassing:

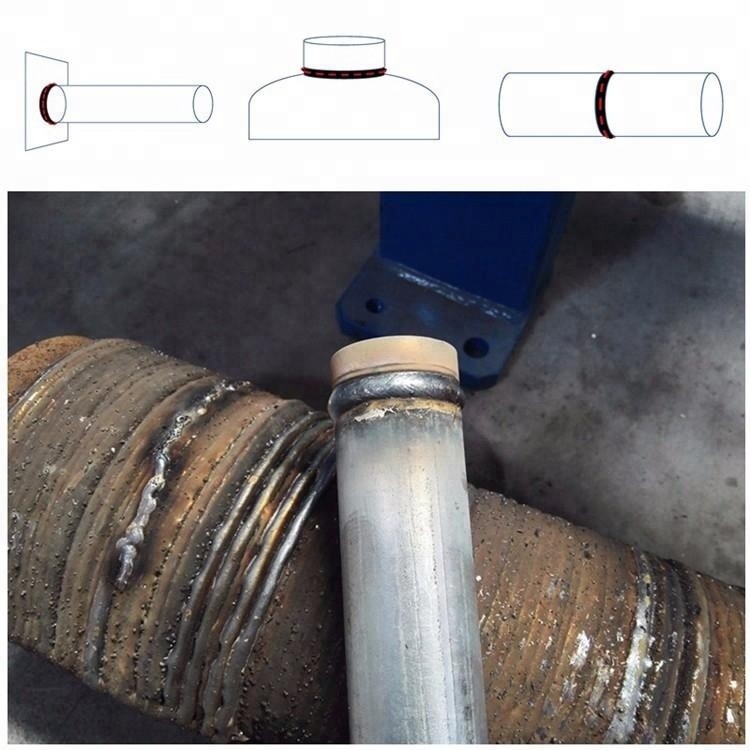

Eenvoudig op te zetten automatisch dubbel omtrek naad lassen systeem met een geschikte lasbronnen en een laspistool om de lassnelheid en kwaliteit te verbeteren.werkstukken met verschillende materialen, afmetingen, vormen en lasverbindingen (naaldverbinding, lapverbinding, sluiting, enz.), zoals luchtcilinders, branddrinkers, aandrijfschachten, dempers, geluidsdempers, buizen,flenzen enzovoort.
1.2.Componenten:

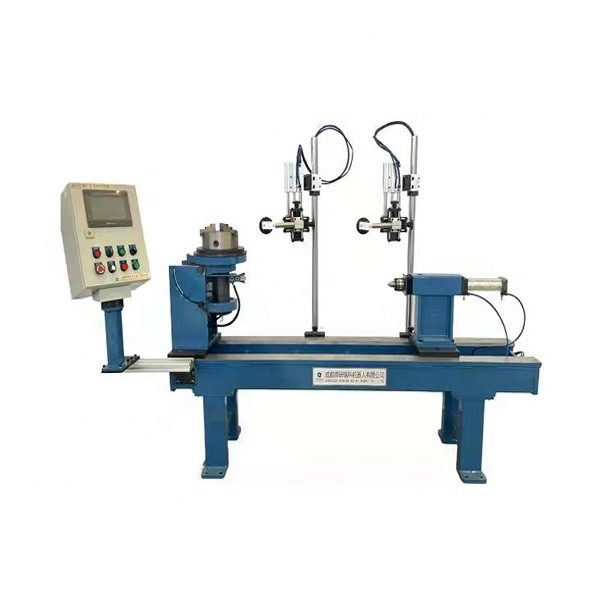

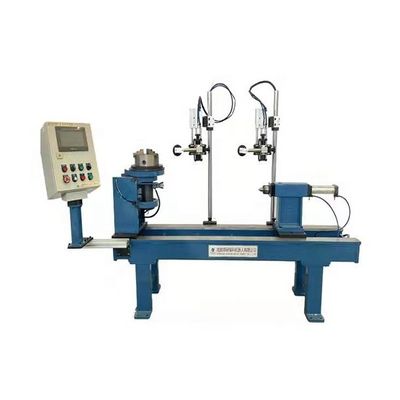

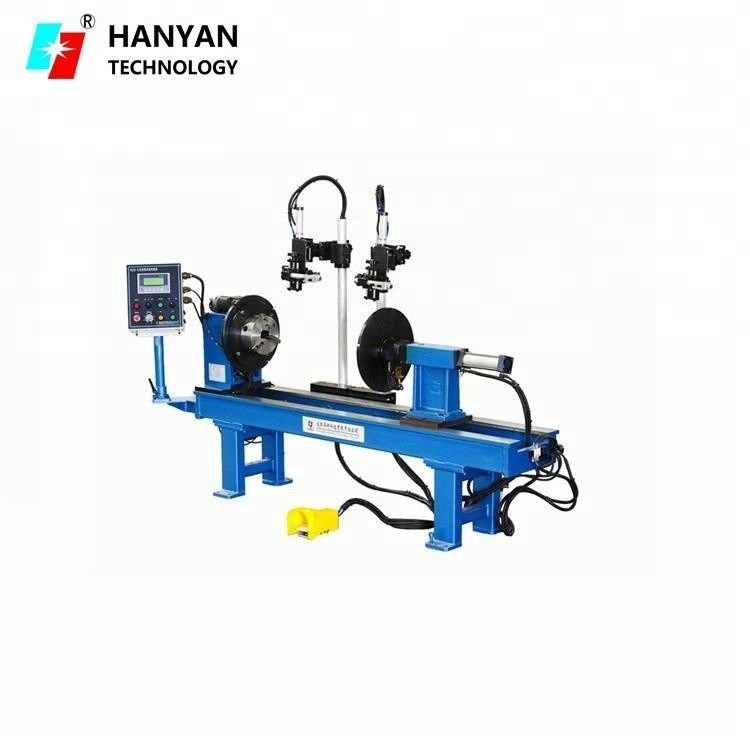

Het bestaat uit een draaiend kopstuk, een pneumatische staartstuk, een draaibank, een 3D-instelmechanisme (2 sets), een pneumatische hefmachine (2 sets) en een PLC-besturingssysteem.De gecombineerde structuur is handig voor installatie, en heeft een goede mobiliteit.
1.2.1.met een breedte van niet meer dan 50 mmMet geleidingsrail, en de afstand tussen kop en staart is verstelbaar.
1.2.2.Draaiend hoofdstuk:Aangedreven door een gelijkstroomversnellingsmotor, heeft een snelheidsregulerende functie en een schakelaar voor het detecteren van de lasstroom.
1.2.3.Pneumatische staart:Verander de afstand tussen kop en staart.
1.2.4.3-D-instelmechanisme:Pas de vlampen precies aan.
1.2.5.Pneumatische opheffer:Automatisch de fakkel opheffen.

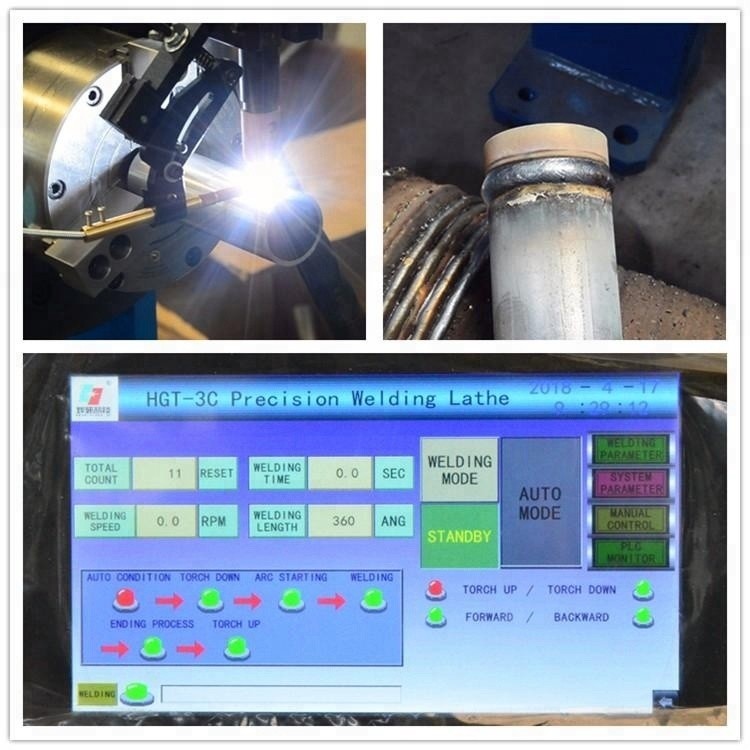

1.2.6.Controlesysteem:Geavanceerd PLC-besturingssysteem, gehumaniseerde bedieningsinterface, hoge mate van automatisering, stabiele en betrouwbare prestaties.
1.3.Lasproces:
1.3.1.Verwarmingsmodus:Vlam vast, werkstuk draaiend, automatisch lassen.
1.3.2.Metode van las:Het kan worden gebruikt met argonbooglassen (met draadvoeder), CO2/MAG/MIGlassen,met een vermogen van meer dan 10 W, maar niet meer dan 150 W.
Technische parameters
|
Model
|
HF-300WS
|
|
Stroomvoorziening
|
Eenfasige 50Hz AC 200V
|
|
Elektrische voeding voor het lassen
|
driefasige 50 Hz AC 380V
|
|
Dikte van het werkstuk
|
Volgens de vorm van opening
|
|
Diameter van het werkstuk
|
200 mm≥φ≥10 mm
|
|
Werkstuklengte
|
≤ 1200 mm
|
|
Rotatiesnelheid van het hoofd
|
1 ~ 10 r/min
|
|
Rotatiediameter van het werkstuk
|
≤ 550 mm
|
|
Spindelboor
|
φ≤50 mm
|
|
Spindel-uitgangsmoment
|
≤ 72 N·m
|
|
Werkstukgewicht
|
≤ 50 kg
|
|
Hoogte voor het tillen van de fakkel
|
100 mm (pneumatisch)
|
|
Slijp- en staartbestand
|
150 mm (pneumatisch)
|
|
Verstelbare hoek van het hoofdstuk
|
0°, 30°, 45°, 60°, 90°
|
|
3-D verstelbaar bereik van de zaklamp
|
X: ± 30 mm, Y: ± 50 mm, Z: ± 30 mm
|
|
Max. lasstroom
|
500A
|
Twee lassen die tegelijkertijd worden uitgevoerd.
Bezoek
In de fabriek:
1Voor de verkoop: technische oplossing ter plaatse en offerte.
2. na verkoop: installatie, inbedrijfstelling, opleiding.
In onze fabriek:
Bedrijfsinformatie
Chengdu Hanyan Technology Co., Ltd.Is een nationale hightech onderneming die gespecialiseerd is in het ontwerpen, onderzoeken en ontwikkelen, produceren en bedienen van automatische lasapparatuur.met een gewicht van niet meer dan 10 kg, robot lassen en lassen energiebron.
Vanaf nu hebben we 5 uitvindingspatenten en 13 utiliteitspatenten verkregen; onze producten zijn goedgekeurd door CCC en CE, bovendien heeft ons bedrijf ISO 9001:2008, ERR- en CRM-managementsysteem.
We hebben geëxporteerd naar meer dan 29 landen en regio's met inbegrip van GeneralLange naad lassen, omtrek naad lassen, las oscillator, las TIG draadvoerder, las naad tracker, waterverwarmer lassen productielijn, brandstof tank lassen lijn, las robots,Striplassenapparatuur, Weerstand Sweisapparatuur, Sweiskrachtbronnenen andere aangepaste lasapparatuur.
Wij kunnen elk model ontwerpen om uw aangepaste toepassing te automatiseren, en specialiseren ons in het leveren van een klantgerichte oplossing voor uw automatische lasbehoeften.
