Inleiding
1.1.Toepassing:
Het kan een automatisch cirkelvormig (recht) naad lassen systeem vormen met de juiste lassen bronnen en lassen pistool, om automatisch lassen te bereiken, en het verbeteren van de lassnelheid en kwaliteit.Het wordt hoofdzakelijk gebruikt in instrumenten, blazen, medische hulpmiddelen en elektronische onderdelen en andere precisiemateriaal.

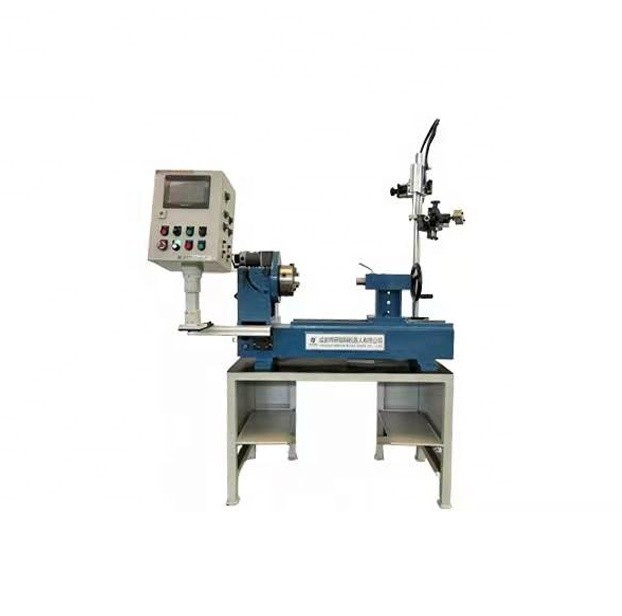

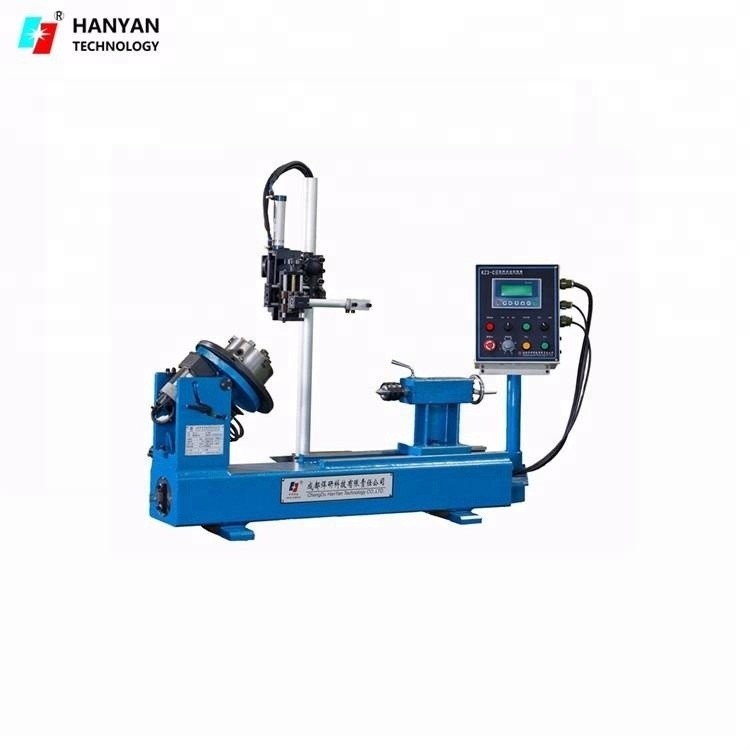

1.2.Componenten:
Het bestaat hoofdzakelijk uit draaiend kopstuk, staartstuk, draaibank, 3-D-instelmechanisme, pneumatische hefmachine, reismechanisme en PLC-besturingssysteem.en heeft een goede mobiliteit.
1.2.1.met een breedte van niet meer dan 50 mmMet geleidingsrail, en de afstand tussen kop en staart is verstelbaar.
1.2.2.Draaiend hoofdstuk:aangedreven door een gelijkstroomversnellingsmotor, met een snelheidsregulerende functie zonder stappen en een schakelaar voor het detecteren van de lasstroom.
1.2.3.Staartbestand:Handwiel bedienen en beweging geven aan het draaibankcentrum.
1.2.4.3-D-instelmechanisme:Pas de vlampen precies aan.
1.2.5.Pneumatische opheffer:Automatisch de fakkel opheffen.
1.2.6.Reismekanisme:Automatisch longitudinaal naad lassen en verplaatsen.

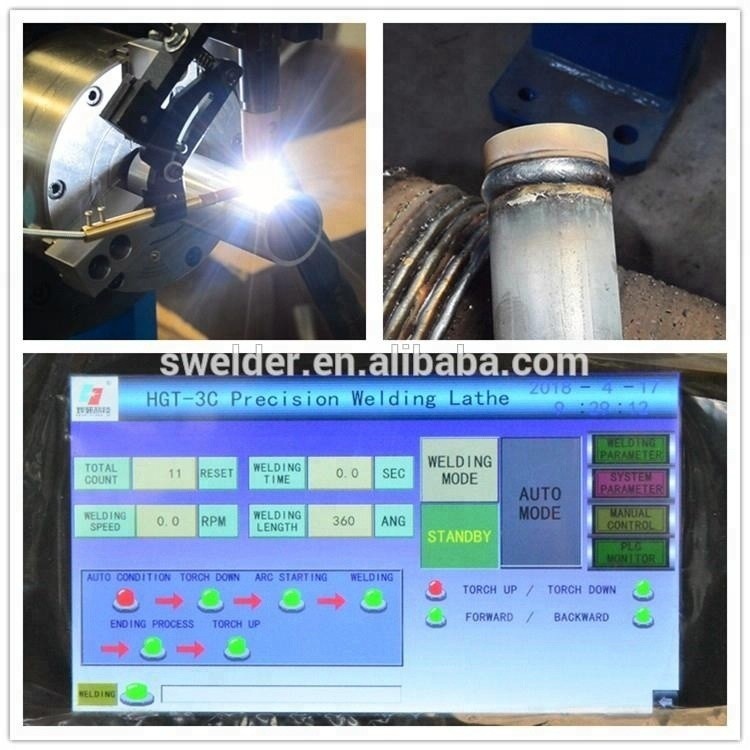

1.2.7.Controlesysteem:Geavanceerd PLC-besturingssysteem, gehumaniseerde bedieningsinterface, hoge mate van automatisering, stabiele en betrouwbare prestaties.

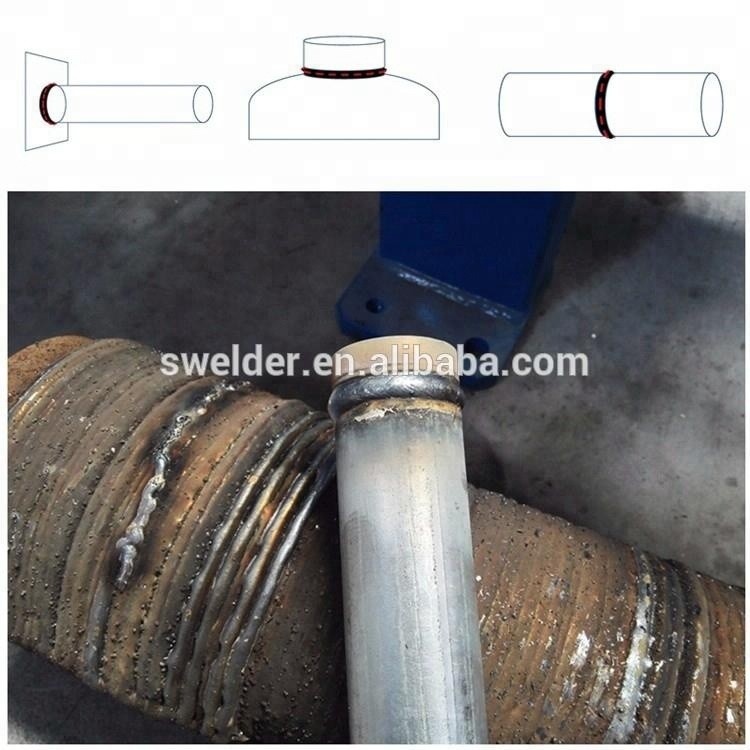

1.3.Lasproces:
1.3.1.Verwarmingsmodus:Vlam vast, werkstuk draaiend, automatisch lassen.
1.3.2.Metode van las:Het kan worden gebruikt met argonbooglassen (met draadvoeder), CO2/MAG/MIGlassen,met een diameter van niet meer dan 600 mm,.
Technische parameters
|
Model
|
HGT-3C
|
|
Stroomvoorziening
|
Eenfasige 50Hz AC 200V
|
|
Elektrische voeding voor het lassen
|
driefasige 50 Hz AC 380V
|
|
Dikte van het werkstuk
|
Volgens de vorm van de opening
|
|
Diameter van het werkstuk
|
120 mm≥φ≥10 mm
|
|
Werkstuklengte
|
≤500 mm
|
|
Roteringssnelheid van het hoofd
|
1~10 r/min
|
|
Rotatiediameter van het werkstuk
|
≤350 mm
|
|
Spindelboor
|
φ≤30 mm
|
|
Spindel-uitgangsmoment
|
≤72 N·m
|
|
Werkstukgewicht
|
≤30 kg
|
|
Vervoer snelheid
|
120~1200 mm/min
|
|
Hoogte voor het tillen van de fakkel
|
100 mm
|
|
Verstelbare hoek van het hoofdstuk
|
0°,30°,45°,60°,90°
|
|
3-D verstelbaar bereik van de zaklamp
|
X:±30 mm, Y:±50 mm, Z:±30 mm
|
|
Max. lasstroom
|
500A
|
Bezoek

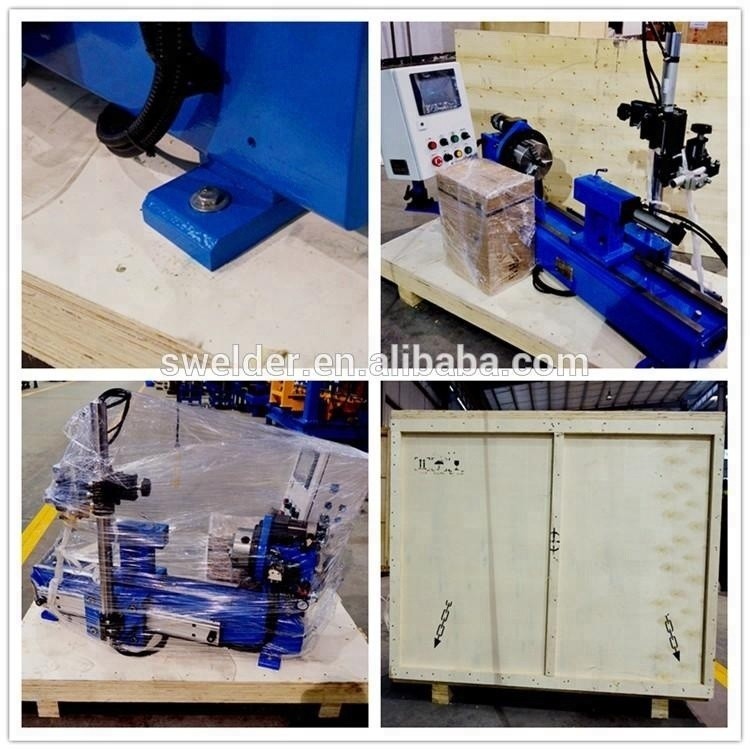

In de fabriek:
1Voor de verkoop: technische oplossing ter plaatse en offerte.
2. na verkoop: installatie, inbedrijfstelling, opleiding.
In onze fabriek:
Bedrijfsinformatie
Chengdu Hanyan Technology Co., Ltd.Is een nationale hightech onderneming die gespecialiseerd is in het ontwerpen, onderzoeken en ontwikkelen, produceren en bedienen van automatische lasapparatuur.met een gewicht van niet meer dan 10 kg, robot lassen en lassen energiebron.
Vanaf nu hebben we 5 uitvindingspatenten en 13 utiliteitspatenten verkregen; onze producten zijn goedgekeurd door CCC en CE, bovendien heeft ons bedrijf ISO 9001:2008, ERR- en CRM-managementsysteem.
We hebben geëxporteerd naar meer dan 29 landen en regio's met inbegrip van GeneralLange naad lassen, omtrek naad lassen, las oscillator, las TIG draadvoerder, las naad tracker, waterverwarmer lassen productielijn, brandstof tank lassen lijn, las robots,Striplassenapparatuur, Weerstand Sweisapparatuur, Sweiskrachtbronnenen andere aangepaste lasapparatuur.
Wij kunnen elk model ontwerpen om uw aangepaste applicatie te automatiseren, en gespecialiseerd in het leveren van een klantgerichte oplossing voor uw geautomatiseerde lasbehoeften!!!
