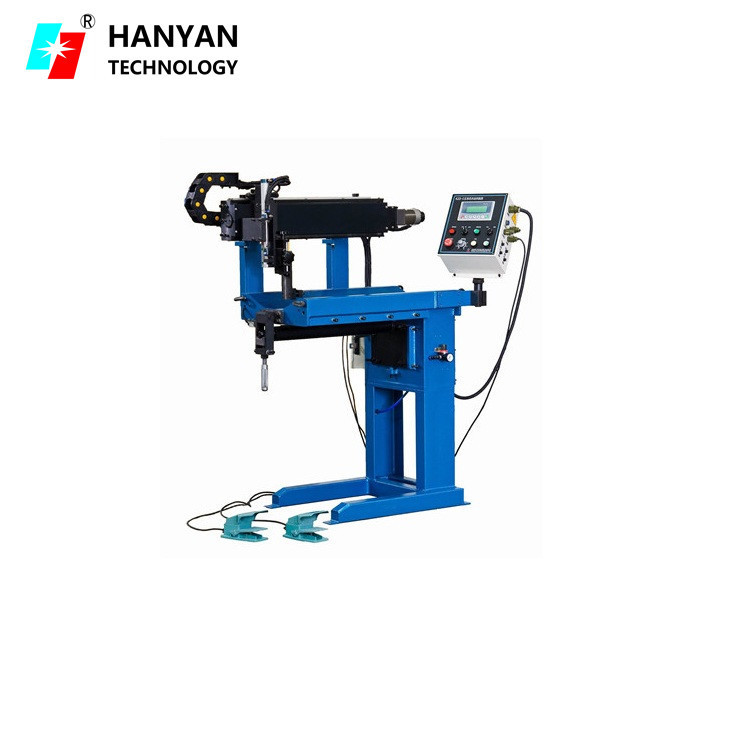

100 - 1800 mm/min Automatische langsnaad lassen 500 mm

 500 mm Automatische verstelmachine voor het lassen van langsnaad / machine voor het lassen van langsnaad / lasdraad

Universaliteit:

1. kan worden gebruikt voorTIG/MIG/MAG/PAW/SAWverwarmingstoepassingen.

2Kan worden gebruikt om te lassenMetalen platen/buizen/conen/dozen.

3. Kan worden gebruikt metOszillator, Naadtracker, Draadvoedermet een vermogen van niet meer dan 10 W

Standaardonderdelen:
1. Basis: De basis is gemaakt van een stijve stalen buisstructuur die stabiliteit en veiligheid biedt tijdens het gebruik.De basis is uitgerust met bevestigingsgaten om de stabiliteit van de apparatuur op ongelijke oppervlakken te waarborgen.
2. Voetschakelaars: deze schakelaars lopen over de gehele lengte van de basis. Wanneer ze naar de voorkant van de naadlasser kijken. De schakelaar die het dichtst bij de bediener ligt, regelt de voorkant van de klemvingers.De volgende schakelaar in de rij controleert de achterkant van het klemmen vingersDe derde schakelaar regelt alleen de achterste klemvingers. Om een van de schakelaars te activeren. Raak de schakelaar gewoon aan met je teen. Dit zal ofwel klemmen of losklemmen een bank van klemvingers.
3Behoudt het einde van de mandrel.
4. mandrel: de mandrel is gemonteerd op de hoofdsteun en is doorgaans rond, maar kan worden ontworpen om aan de eisen van de toepassing te voldoen.samen met het ondersteunen van de klemkrachten uitgeoefend door de klemving vingersIn de meeste gevallen is de mandrel ontworpen om te worden ondersteund op de hoofdsteun en het slot einde..
5Tafelplank: De tafelplank herbergt de twee vingers en draagt de zijbalk en de wagen.Een van de meest opvallende kenmerken van het ontwerp van de tafel is de mogelijkheid om de las in uitvoering te zien met het blote oog (met lasschild) of met een videocamera.
6. Verstuiveringstoorts aanpassingsinrichting: pneumatisch hefapparaat (Y-richting), handmatig 2-D (Y, Z-richting) aanpassingsapparaat.
7Beheersdoos: Lasbesturingssysteem.
8Vervoer: als steun voor de fakkelhouder en de bedieningskist, aangedreven door een motor, langs de zijbalk verplaatsen voor automatisch longitudinaal naad lassen.
9. Pneumatische middelklep (optioneel): Voorafgaand aan het lassen wordt de naad/rand uitgelijnd.
10. Leidbalk: als steun met leidrail voor vervoer.
11. drukmeter: instel de drukkracht voor het vastklemmen van de vingers
12Spoorsteun: Steun van de leidbalk en andere delen daarop.
13De verbindingskist.

Opties:Geïntegreerde draadvoeder,naadlijningstoestel,verschillende steunbalken,steunbalkenkoelingstoestel,gasbeschermingstoestel van de steunbalk,beschermingsbuis

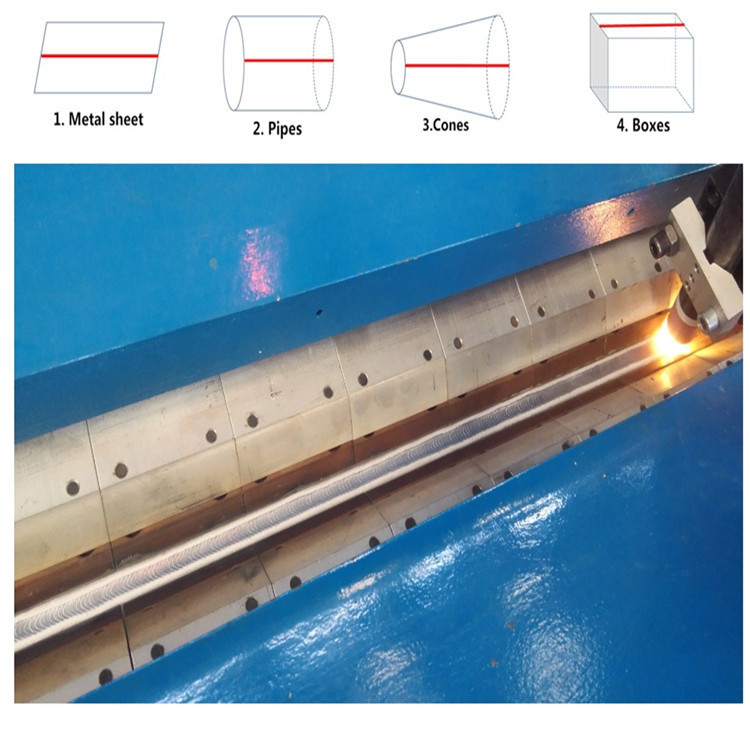

Wat kan worden gelast

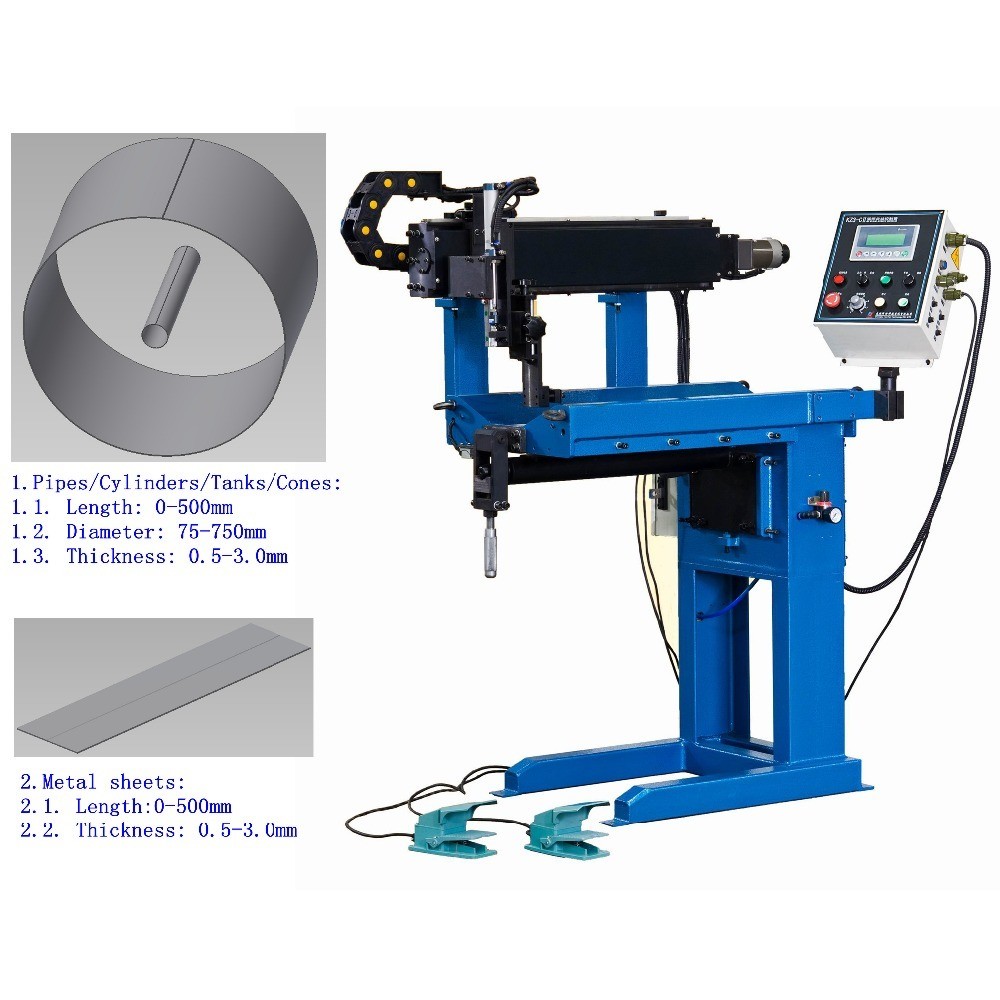

Buizen/cilinders/tanks/conen

    metalen platen

• Op maat gemaakte dienstverlening: verlenging, vergroting en andere

ZF-serie

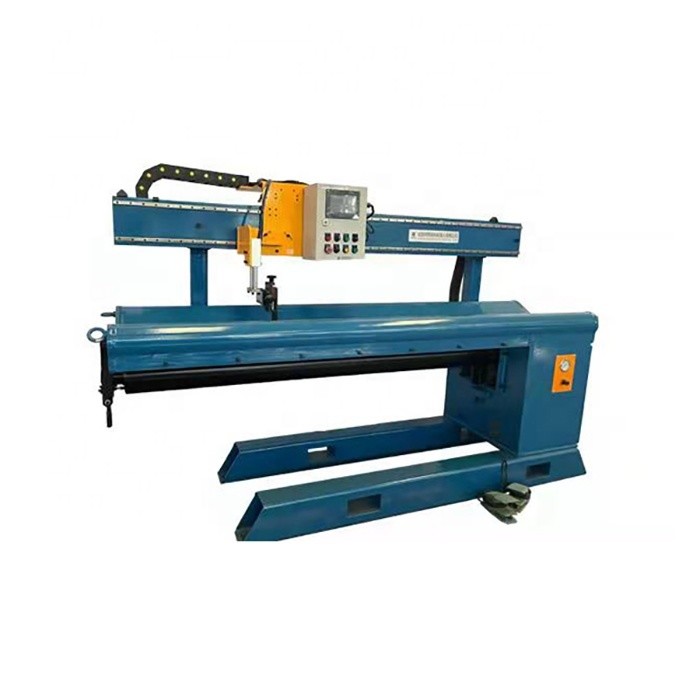

HANYAN ZF-serie externe naad lassen zijn ontworpen voor externe lassen op cilinders en platte platen

Standaard

Precisie

Extra-precisie

koperen spits klem vingers

De koperen koppen met aluminium vingers zijn standaard op alle HANYAN naad lassen.Koperen gereedschappen absorberen en verdrijven warmte door het gebruik van extra thermische massa, werken onder druk tegen het werkstuk.

Back-up invoegplaat

Inzetstukken worden snel en gemakkelijk in de back-up mandrel verwisseld om verschillende materiaalsoorten en diktes te verwerken.

Er zijn extra inzetstukken beschikbaar voor een breed scala aan materiaalsoorten en -diktes.

Back-up mandrel

ontworpen om het deel dat wordt gelast te ondersteunen en de back-upinzetstukken vast te houden.

Er zijn droopmandrels beschikbaar om het laden en lossen van onderdelen te vergemakkelijken.

Optioneel zijn watergekoelde mandrels beschikbaar.

Opties voor vaste en verwijderbare stijgingen

De basis van de naadlassen kan worden aangepast om grotere delen met een grotere diameter te kunnen bevatten.
